          School
            of Arts
     |


        |

          <Temblo>





         |


        |
           robotic
            chinese temple blocks by

            - Thomas Strypsteen

            - Stijn Smeets

            - Tim Duerinck


          supervised by
          dr.Godfried-Willem
            RAES
          2012-2013.
         |




Technical Description
Temple blocks are in origin Chinese percussion instruments used in religious
  ceremonies. The instruments can also be found in this context in Korea and Japan.

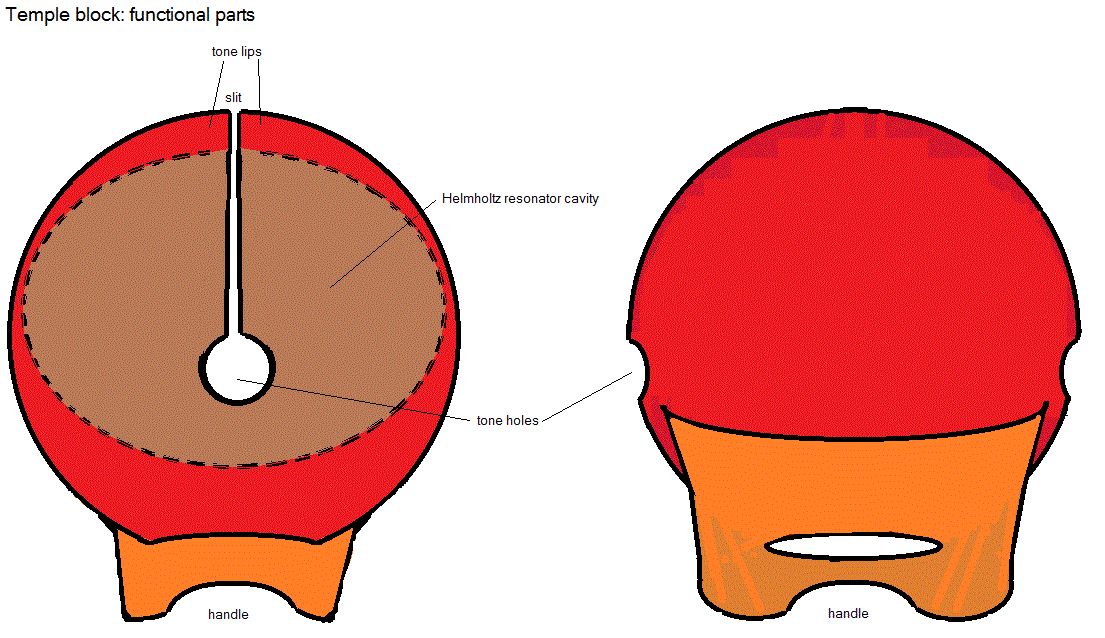

  It is a carved hollow wooden instrument with a large slit. In its traditional
  form, the wooden fish, the shape is somewhat bulbous. From an acoustic point
  of view they function much like a tuning fork and their cavity like a Helmholtz
  resonator. The pitch of both elements should be matched for a good hollow and
  resonating sound. As such it is a synergetic construction.
Temple blocks are often found in the percussion section of classical orchestras
  in a simplified (and generally poorly sounding...) rectangular shape. Most commonly
  one will encounter them in a group of five blocks of different pitches. The
  picture below shows such a set of five chinese temple blocks, arranged on a
  stand to comfort percussionists, dating from the interbellum.

The original chinese instruments can be found in widely varying sizes: from
  close to 1 meter for the very largest ones up to really tiny ones not larger
  than 3 cm. The very small ones have a sharp and very penetrating tone. A set

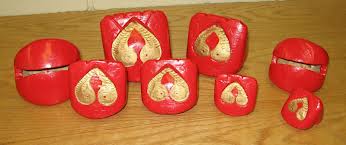

  of very small ones can be seen on this picture:
They
  are hand carved from a single piece of relatively soft wood and covered with
  a thick layer of mostly red chinese lacquer. The lacquer not only protects the
  wood against moisture and the impact of the beater, but also changes the sound
  somewhat in making the attack sharper. The traditional lacquer is derived from
  urushiol, a substance from the toxicodendron vernicifluum and has the property
  to form a natural polymere in the presence of moisture and medium heat. Once
  cured, it is hard and stable but the fresh substance itself gives cause to quite
  severe allergic reactions when brought in contact with the skin. In China the
  temple block is usually placed on a cushion.

  Mounting them in a stand is a western adaptation. Although they produce a quite
  distinct tone and pitch they are never used as pitched percussion instruments.
  Each temple block has its own individual beater, as the weight and hardness
  of the beater head has to match the size and weight of the block to be struck.

 The original chinese
  beaters are rarely used by percussionists in western ensembles and orchestras.
  Medium hard cloth covered vibraphone or marimba mallets give a good sound. Using
  too hard mallets (drumsticks, hard nylon beaters...) lead invariably to destruction
  of the templeblock, first by cracking the lacquer, secondly by destroing the
  wood itself.
The idea of making an automated set of temple blocks arose from educational
  needs: In 2012 we were asked to teach a class on modern instrument building
  and automation for the students enrolled in the instrument building program
  at the School of Arts (Ghent University College). After discussing the topics
  to be treated, we decided with the students to set up a building project that
  could be finished within a single academic year. Hence the choice of a percussion
  robot, as this seemed to require the minimum of preliminary research, without
  being a trivial undertaking. The fact that it would constitute a most welcome
  addition to the robot orchestra and not merely an academic project seemed a
  challenge to the students involved. The building project was started in october
  2012 and the first automated sounds came out in february 2013. By the month
  may, Temblo made his final entry into the robot orchestra and many composition
  students wrote a piece for the newborn robot.



    Complete Midi Implementation
      table for <Temblo>:
    Midi Channel: 12 (counting from 0)


        | Command |
        meaning / effect |

           remarks
          (+= implemented)
         |


        | NOTE OFF (128 +12) |

           releases the hammers instantly for notes 60-65 and 72-77
          switches off the lights for notes 120-127, switches off the ratchet
            motor.
         |

           +
         |


        | NOTE ON (144+12) |

           note range 60-65 (low blocks) and 72- 77 (high blocks), velo implemented.
          note 69: ratchet, velo steers the rotation speed.
          note range 120-125: lights: here the velo byte steers the flashing
            speed
          note range 126-127:lights: here the velo byte steers the dimming
            (light strenght)
         |
        + |


        | POLY AFTERTOUCH (160_12) |
         implemented for the lights only. (notes 120,121,122,123,124,125,
          127) |
        + |


        | CONTROLLERS: 176+12 |
        nr.66: Power on/off switch
          nr 123: All notes OFF (emergency note off) |
        + |


        | PROGRAM CHANGE 192 + 12 |
        Not implemented |

           No
         |


        | CHANNEL PRESSURE 208 + 12 |
        Not implemented |
        No |


        | PITCH BEND 224 + 12 |
        Not implemented |
        No |


        | SYSEX |
        Not implemented |

           No
         |


        | 241 and higher |
        Not implemented no real time msg's |
        No |





      -


            |
               temple block
                inventary nr.
             |
            number in our selection |
            midi mapping |
            origin |
            pitch centroid |


            | A |
            1 |
            60 |
            Taiwan |
            70.8 |


            | B |
            2 |
            61 |
            Taiwan |
            74 |


            | C |
            3 |
            62 |
            China |
            76 |


            | D |
            4 |
            63 |
            Taiwan |
            78 |


            | E |
            5 |
            64 |
            China |
            81 |


            | F |
            6 |
            65 |
            China |
            82 |


            | a 9 |
            7 |
            72 |
            China |
            94 |


            | b 10 |
            8 |
            73 |
            China |
            97 |


            | c 11 |
            9 |
            74 |
            China |
            99 |


            | d 12 |
            10 |
            75 |
            China |
            100 |


            | e 13 |
            11 |
            76 |
            China |
            103.5 |


            | f 14 |
            12 |
            77 |
            China |
            106 |





    Compositions for the <Temblo> Robot:

    Technical data and instrument passport:
    name: <Temblo>

      -  Sizes:

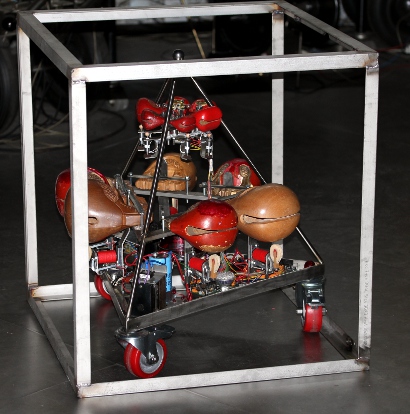

        heigth 690mm, square ground surface: 650 x 650 mm, Flightcase: 665 x 665
        x 720

      - netto weight: 22kg

      - electrical connection: 3-prong connector,
        230V ac.

      - data connection: MIDI input, 5 MIDI THRU's

      - Insurance value:(production cost, materials,
        including flight case): 11.500 Euro.



Nederlands:
Een nederlandse beschrijvende tekst is voorlopig nog niet beschikbaar.
   Het bouwdagboek daareentegen is -met het oog op de betrokken studenten-
  integraal in het nederlands geschreven.

Dagboek voor de bouw van <Temblo>:
  - 25.10.2012: Eerste werkbijeenkomst met de studenten instrumentenbouw. Bespreking
    van het projekt. Eerste inventarisering van de te verwachten problemen.

  - 28.10.2012: Selektie van temple blocks uit onze kollektie. Zeker een twaalftal
    ervan blijken bruikbaar.

  - 08.11.2012: Tweede werksessie. Inventarisatie en opmeting
    van de voorhanden zijnde bruikbare temple blocks bij Logos.

  -


        |
           temple block
            inventaris nr.
         |
        nummer in definitieve selektie |
        gewicht in g |
        opp. spleet |
        inhoud holte |
        toonhoogte centroid |


        | 1 |
          |
        340 |
          |
        300cc |
        73.5 |


        | 2 |
        1 |
        550 |
          |
        468cc |
        74 |


        | 3 |
          |
        420 |
          |
        320cc |
        80.5 |


        | 4 |
          |
        412 |
          |
          |
        80 |


        | 5 |
          |
        316 |
          |
          |
        81 |


        | 6 |
          |
        140 |
          |
          |
        85 |


        | 7 |
          |
        166 |
          |
          |
        86 |


        | 8 |
          |
        301 |
          |
          |
        88 |


        | 9 |
          |
        83 |
          |
          |
        94 |


        | 10 |
          |
        43 |
          |
          |
        97 |


        | 11 |
          |
        27 |
          |
          |
        99 |


        | 12 |
          |
        57 |
          |
          |
        100 |


        | 13 |
          |
        42 |
          |
          |
        103.5 |


        | 14 |
          |
        32 |
          |
          |
        106 |


        | 15 |
          |
        181 |
          |
          |
        111 |


    De inhoud werd gemeten door de temple blocks te vullen met fijn zand, en dat
    volume dan te meten met een meetbeker.
Ontwerpschetsen
    gemaakt, uitgaande van een tetraedrische hoofdstruktuur. Rapportering resultaten
    van de opdracht tot het achterhalen van de samenstelling van de rode chinese
    lak en de gepaste wijze van restauratie.
  - 22.11.2012: Derde kollektieve werksessie. Uitzagen chassisdelen met Thomas

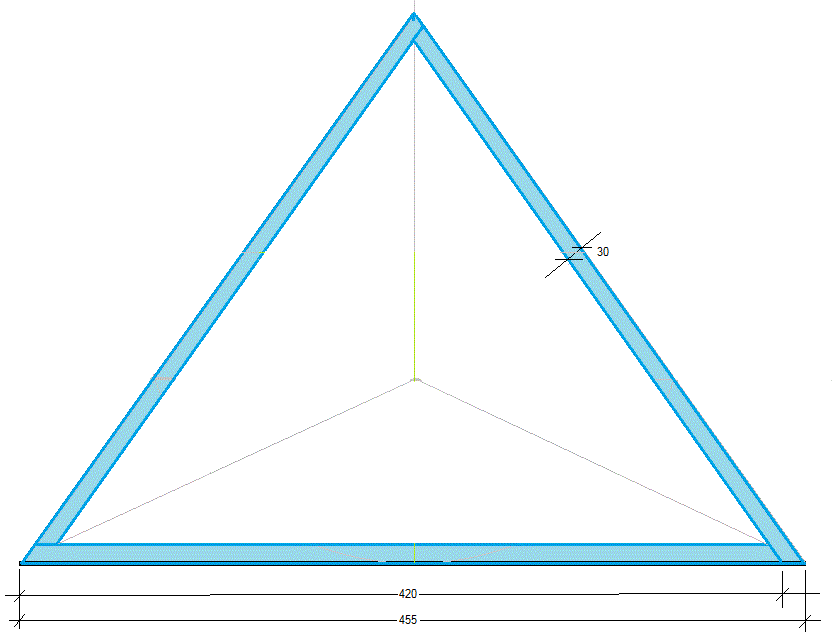

    Strypsteen. Maatschets voor de gelijkzijdig driehoekige drager uit plat inox,
    warmgewalst AISI 316 30x10:

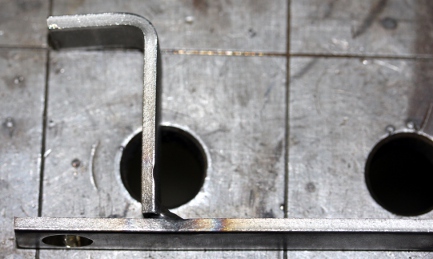

    Deze drager houdt de onderste zes temple blocks. De opstanden kunnen worden
    gemaakt uit 12 mm rond inox staafmateriaal.
  - 23.11.2012: Inkoop zwenkwielen. Bestelling inox profielen bij Demar-Lux.

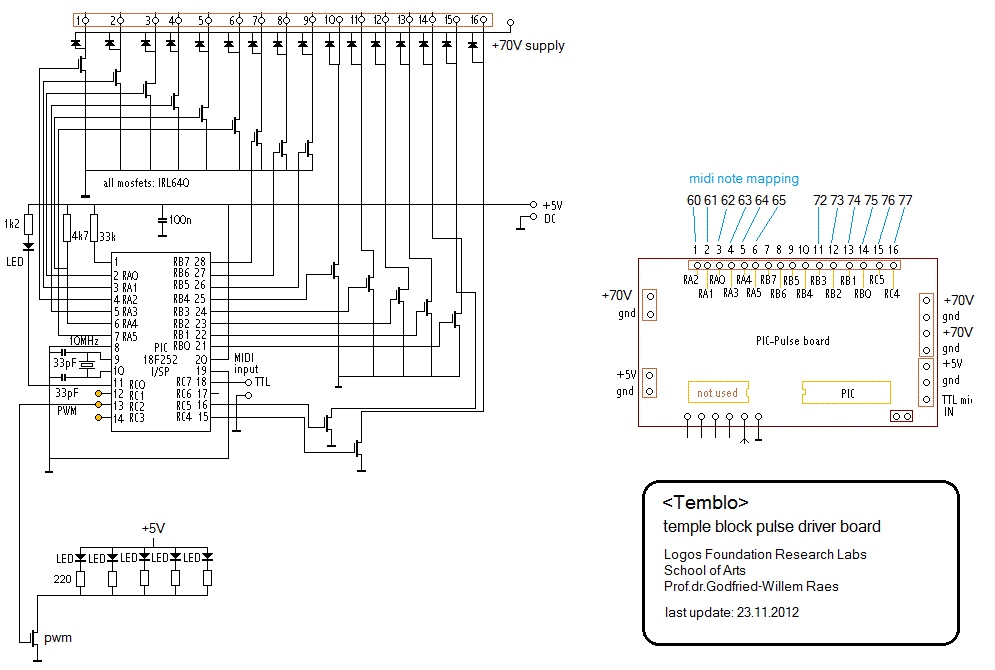

  - 24.11.2012: Design of the PIC circuitry:

    This is basically a copy of the design for <Casta Due>. Resolution for
    the pulses in this design is limited to 19.2us. This may be not enough taking
    into account the high supply voltage we want to use here.

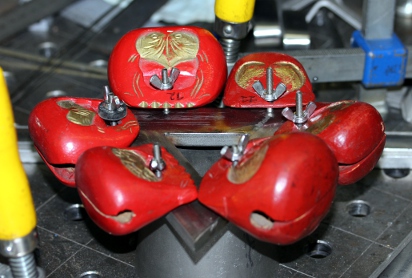

  - 04.12.2012: Extra templeblocks ordered from Sons & Rhythmes

  - 06.12.2012: Vierde kollektieve werksessie met de studenten. De hoogte van
    de tetraeder, gemeten vanaf de gelijkzijdige driehoek gevormd door de onderste
    etage (zijde=455mm) zal 372mm zijn. De tweede etage (zijde=150mm) ligt dan
    op 122.5 mm van de top (hoogtelijn). Uitzagen gelijkzijdige driehoek voor
    de bovenste etage. [memo: formule voor de hoogte van een tetraeder, gegeven
    de zijde: h= z * SQR(2)/SQR(3), of in afgeronde getallen h = 0.8165 * z ].

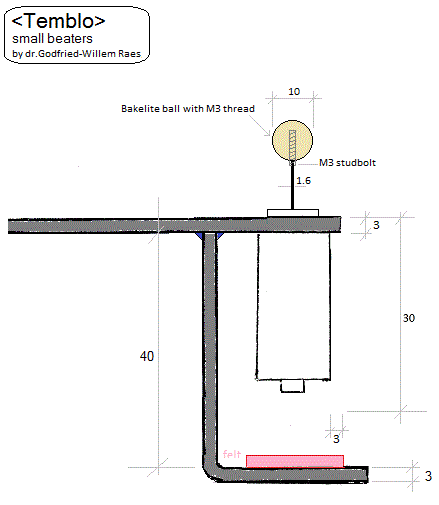

  - 08.12.2012: Start design and construction of the beaters for the small templeblocks.

    Voor de bovenste zes templeblocks gebruiken we dezelfde elektromagneten zoals
    eerder toegepast in <Spiro> en <Toypi>. Wat het materiaal voor
    het kloppertje betreft moeten we nog uitzoeken wat het beste resultaat geeft:
    bakeliet M3 kogelkoppen (zoals in Spiro) of houten kogels zoals gebruikt in

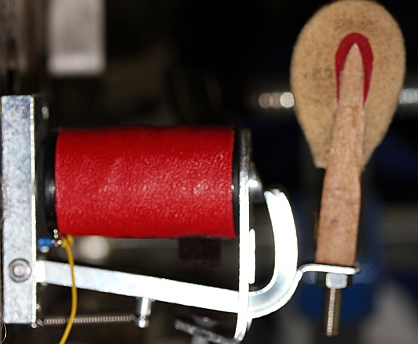

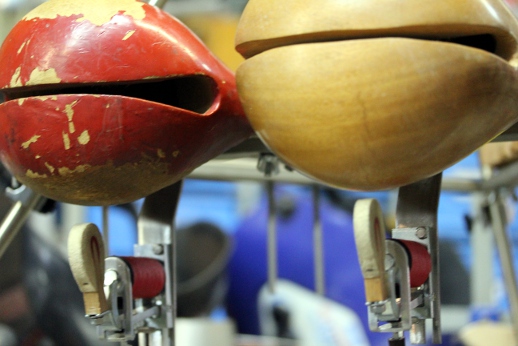

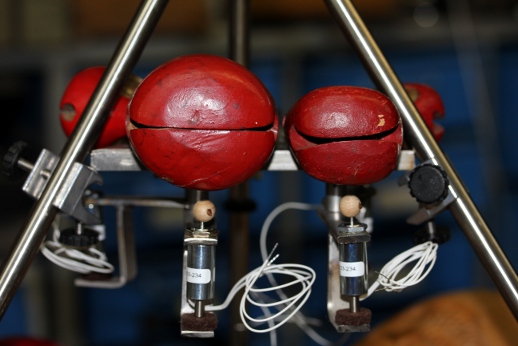

    Toypi. Hier een foto van het eerste prototype van de beugel, vervolgens een
    beugel met gemonteerde elektromagneet:



  - 09.12.2012: Konstruktie van een test elektromagneet voorzien van een vilten
    hamerkop uit een piano:

    Dit zou bruikbaar kunnen zijn voor de grote templeblocks. De hier gebruikte
    elektromagneet is een traktuurmagneet zoals geleverd door de firma August
    Laukhuff Gmbh. De nominale bedrijfsspanning is 12-14V. De bovenste etage,
    in een testopstelling kan eruit zien zoals op volgende foto:

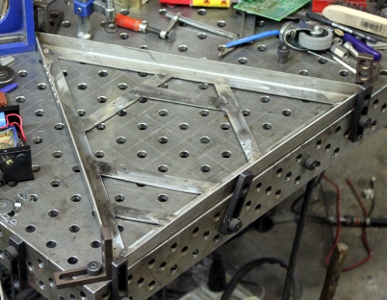

    De uit inox 30x10 warmgewalst plat vervaardigde gelijkzijdige driehoek heeft
    een zijde van 150 mm, de kleinst mogelijke maatvoering voor de plaatsing van
    de zes kleinste templeblocks.
  - 11.12.2012: Levering van de bestelde inox profielen en materialen door Demar-Lux.

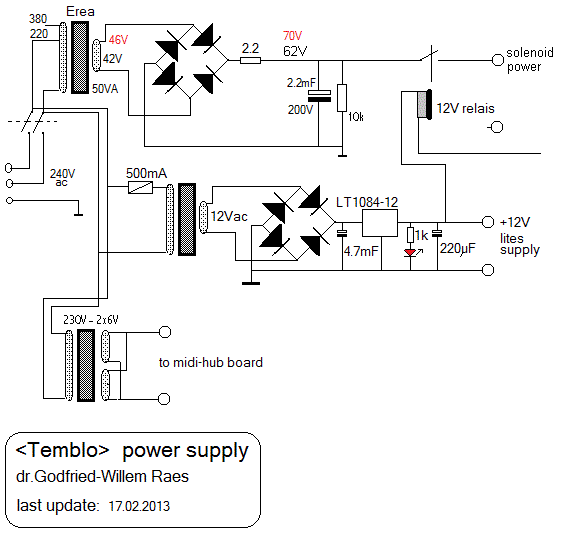

  - 15.12.2012: Konstruktie van de analoge voedingsmodule voor de elektromagneten.
    Hiervoor gebruiken we een Erea 50VA transformator, 220V/42V. Dit levert, na
    gelijkrichting en afvlakking een DC spanning op van 70V, onbelast. Deze voedingseenheid
    werd gemonteerd op een inox plaat van 150x100mm. De bruggelijkrichter komt
    bovenop de transformator met een bevestigingsplaatje.

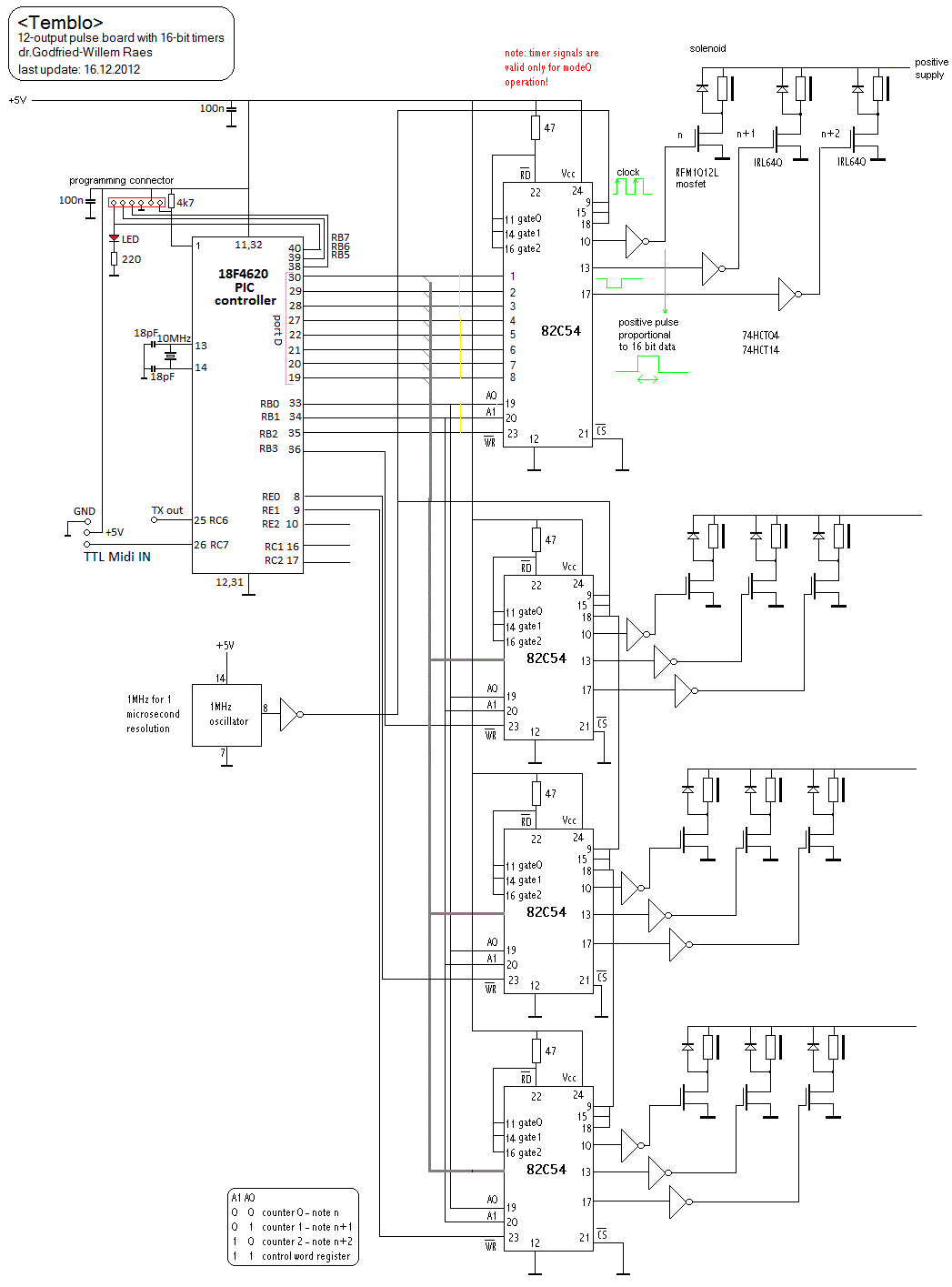

  - 16.12.2012: Alternatieve schakeling voor de puls opwekking ontworpen en
    uitgetekend. Hierbij maken we gebruik van 4 driedubbele 16-bit timer chips,
    gestuurd door een PIC:

    In dit ontwerp is de timing resolutie 1us. De maximale duur van een puls is
    dan 65ms. Hoewel heel wat ingewikkelder dan de schakeling met een enkele PIC
    mikrokontroller, heeft deze schakeling het voordeel van een veel grotere glitch-vrijheid
    doordat de interrupts gegenereerd door de timers in de PIC en door de inkomende
    midi-data stroom geen pulsduur variaties meer kunnen veroorzaken. Het is echter
    de vraag of we dit op een eurokaart print kunnen opgebouwd krijgen. Een gelijkaardig
    opzet pasten we eerder al toe in robots zoals,<Vibi>,
    <Tubi> en <Rotomoton>.

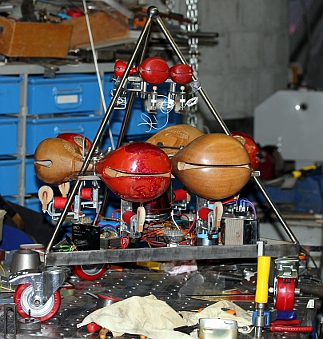

  - 18.12.2012: Eerste tentatieve montage van twee grote temple blocks met inox
    beugel op de draagstaaf. De Taiwanese temple blocks zullen wellicht iets moeten
    bijgevijld worden, gezien de assymetrie van hun handvat. Voeding met stabilisatie
    voor de 12V verbruikers in Temblo in elkaar gezet en getest. We pasten een
    low drop LT1084-12 regulator toe in een TO220 behuizing.

  - 17.01.2012: Uitzagen gelijkzijdige driehoek uit 30x30x3 inox L-profiel.
    Dit wordt de basisstruktuur die ook alle elektronika moet gaan dragen. Afmetingen
    van de zijde: 600mm.

  - 19.01.2013: Boren montagegaten in onderste L-profielen waarop de elektronika

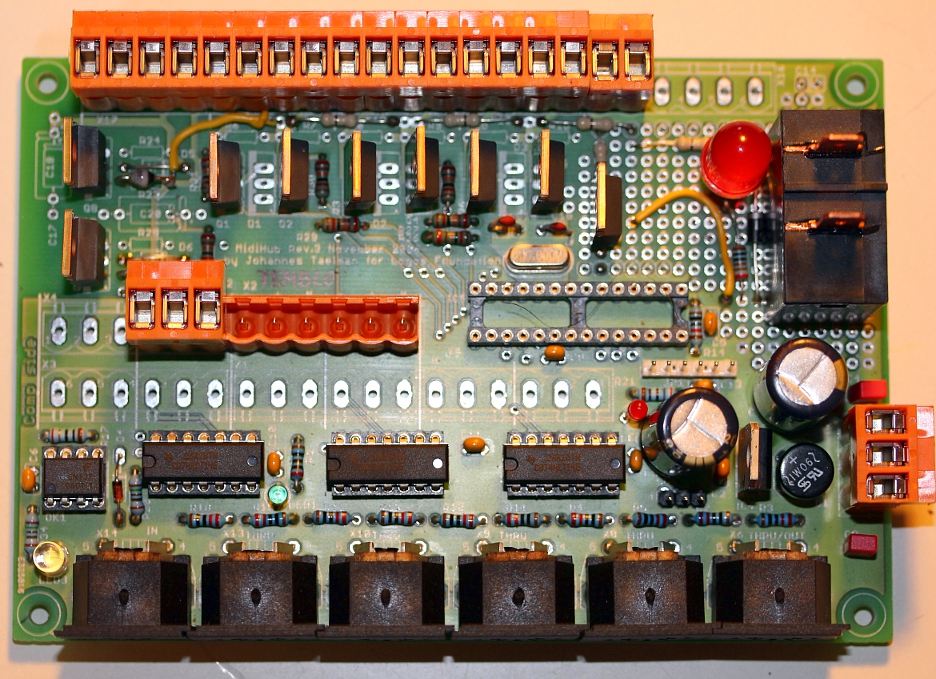

    komt te zitten. Voorziening voor 3 rode LED spotjes, netschakelaar, IEC netspanningsingang,
    midi-hub board met gaten voor 6 DIN pluggen.

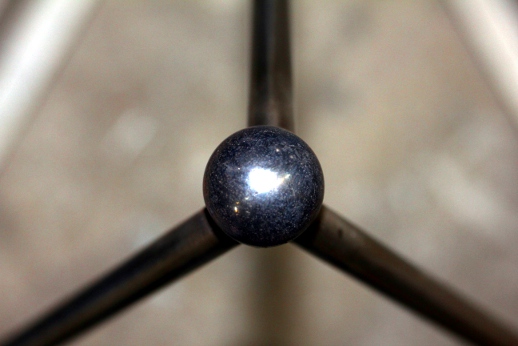

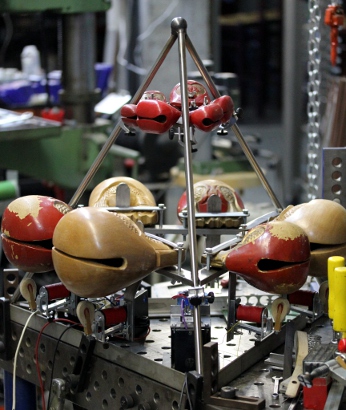

  - 20.01.2013: Assemblage top tetraeder konstruktie. Op de ronde ribben op
    hun juiste plaats te klemmen ontwierpen we een werktuig:

    Natuurlijk mag na positionering slechts 1 van de ribben op de bovenste kogel
    worden vastgelast, zoniet zou de klemplaat immers niet meer te verwijderen

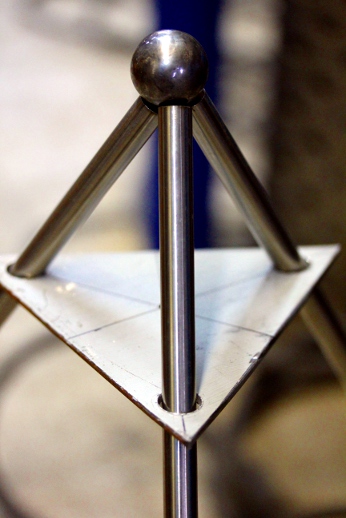

    zijn. De ribben zijn 600mm lang gemaakt uit geslepen as, inox, diameter 12mm.
    De kogel is gewoon gehard chroomstaal, aangezien we geen roestvaste kogels
    in stock hadden.

    Gezien van bovenuit:

  - 21.01.2013: Ontwerp houders voor de onderste zes elektromagneten. Sleuven
    voor de M4 boutjes lijken aangewezen gezien die de beste mogelijkheden tot
    vertikale afregeling kunnen bieden.

  - 24.01.2013: Werksessie met de studenten. Konstruktie van de hamerkoppen.

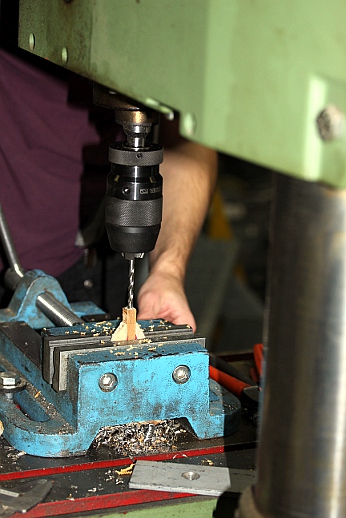

Inboren
    gaten 4.7mm diameter in de gerecykleerde pianohamers waarin de M5 schroefdraadeinden
    worden gedraaid en vastgekleefd met epoxy hars. Afvijlen van de schroefdraadstangen
    voor de hamerkoppen:
Lasinstruktie
    TIG. De ten gerieve van de studenten aangekochte gehoorbeschermers zijn geleverd
    en goed bevonden. We hebben wel nog een tekort aan veilige lasmaskers.
  - 31.01.2013: Lassessie met de studenten: 10 mm dikke driehoek drager voor
    de onderste 6 temple blocks ineengelast. Laswerk onder begeleiding uitgevoerd
    door de studenten. Uitzagen inox stukken (plat, geslit 30x3, AISI 306) voor
    de elektromagneethouders voor de onderste temple blocks.

  - 01.02.2013: Test montage: de onderste driehoek blijkt te groot, want de
    elektromagneten raken het onderste verbindingsprofiel... Oplossing: sleuven,
    breedte 12mm uitgezaagd en gevijld in de 10mm dikke drager voor de onderste
    temple blocks. Hierdoor moeten enkele gaten (voor blok C en A) opnieuw worden
    geboord want de bevestigingsbouten passen niet onder de opstaande tetraederribben.

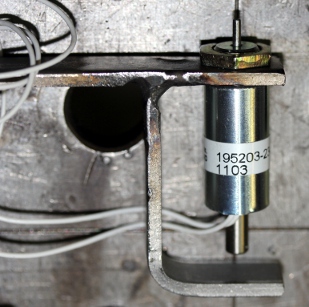

    Eerste test van de aanslag met een gemonteerde elektromagneet en templeblok
    E. De voorziene voeding werd gebruikt en om een puls van ca. 1ms te verkrijgen,
    namen we gewoon een eindje draad in de hand, zwaaiden we dit aan 1m/s langs
    de soldeerlip van het kontakt. Aangezien het draadje aan het uiteinde voor
    slechts ca. 1mm van isolatie werd ontdaan, kan de puls niet langer zijn dan
    1ms. Het resultaat is bevredigend en indien de slag nog te zacht zou zijn
    kunnen we steeds nog beroep doen op de ingreep eerder toegepast in <Vacca>,
    met name het verharden van de vilten hamers met een dun vloeibare vernissoort.

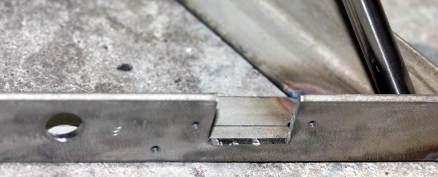

  - 14.02.2013: Sleuven uitgeslepen voor alle zes onderste temple blocks.

  - 15.02.2013: Plooien inox stukken met sleuven op positie voor de juiste aanslag.
    Dit plooiwerk kan gewoon in de bankschroef worden uitgevoerd. Positioneren
    en vastlassen van de eerste drie sleufgeleiders.

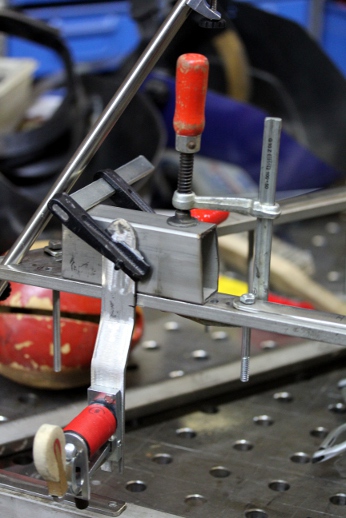

    Op de foto: vastklemmen van de beugel vooraleer tot het lassen over te gaan.
    Het stuk rechthoekig buisprofiel dient alleen als tijdelijke steun. Het markeerstreepje
    voor de juiste hoogteinstelling is op de foto goed zichtbaar. Test positionering
    na het aanlassen:

    Het vrije trajekt van de hamer moet ongeveer 10mm zijn. Er dient op te worden
    gelet dat de hamer (die een baan om een cirkelsegment beschrijft) bij de aanslag
    een loodrechte stand heeft tegenover de aangeslagen blok.
  - 16.02.2013: Alle zes sleufstukken gebogen, gemonteerd en aangelast. Test
    assemblage van het geheel met positionering van de voedingen:


 Inklemmen bovendeel
    onder 60 graden op de lastafel. De bovenste zes kleine templeblocks zijn hier
    nog niet voorzien van hamertjes. De opstaande tetraederribben mogen nog niet
    op het onderstel worden vastgelast, want eerst moeten de draagribben en profielen
    voor de te monteren elektronika daarop nog worden ingelast en geboord.
  - 17.02.2013: Inlassen draagstrukturen voor de montage van de voedingen en
    de microprocessor boards op het basischassis. Slijpen onderstel.
.
    Boren gaten voor de drie zwenkwielen (12mm gaten), op 33 mm van de hoeken.
    Montage voedingen op onderstel met M4 boutjes. Montage schakelaar. Uitlijnen
    tetraeder konstruktie. Test op de bereikbaarheid van de af te regelen en te
    demonteren onderdelen. Alleen de montage van de aan/uit schakelaar bleek voor
    wat problemen te zorgen, dit vanwege de opstanden van de 12V voedingseenheid.
    Vastlassen tetraederribben op onderstel.

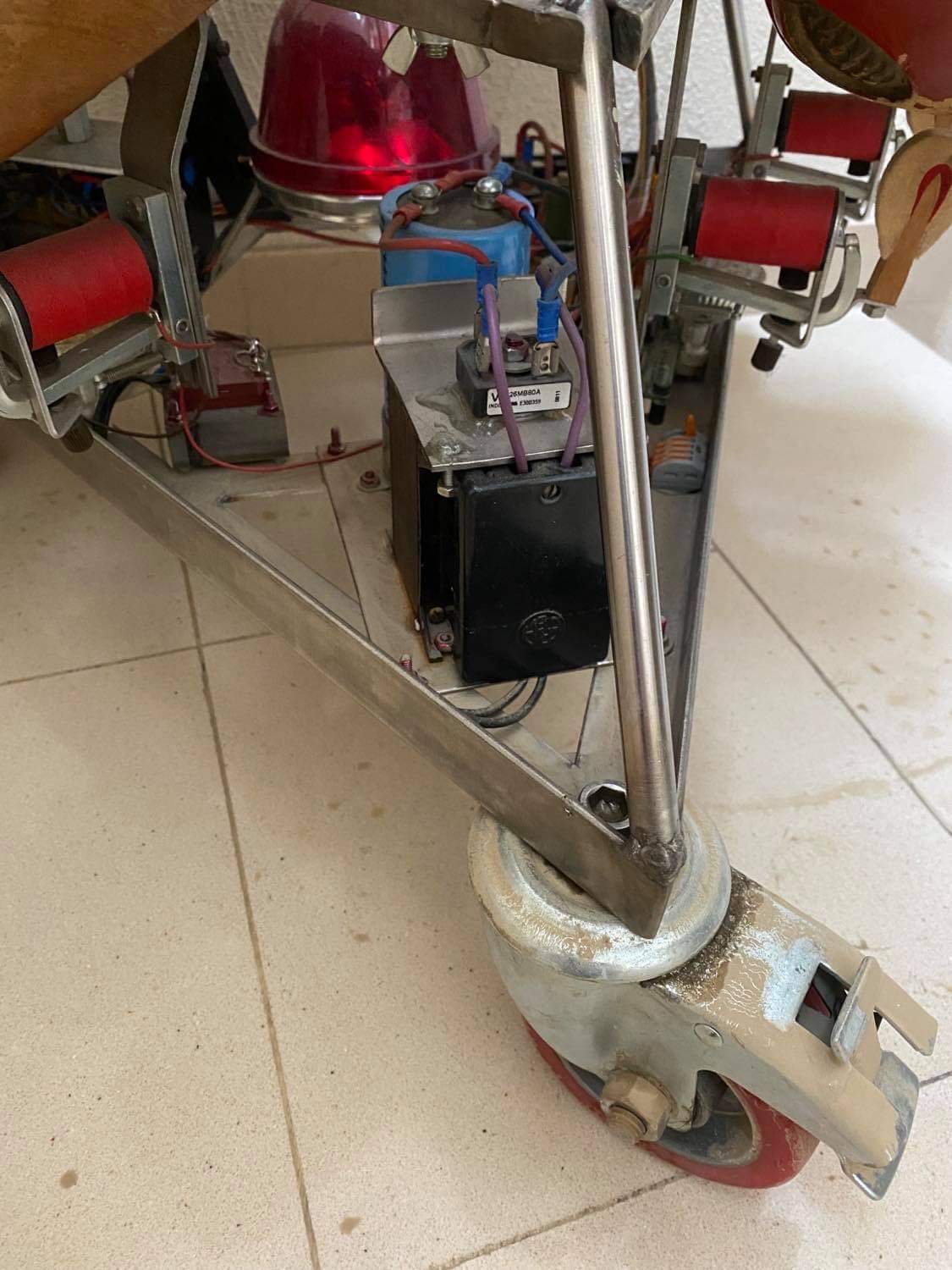

    Oplassen dragers voor het naar onder gerichte blauwe LED licht. Daar bovenop
    kan een rode kap komen met LED zwaaillicht of rondom-licht. Zoals de konstruktie
    nu is, kunnen de zwenkwielen zonder tussenbuisjes op het onderstel vastgeschroefd
    worden. De eindafmetingen van de robot liggen nu definitief vast. De bedrading
    van de voedingen kan van start gaan.
  - 18.02.2013: Redaktie van test besturingskode in onze GMT omgeving. Bronkode
    in \b\pb\gmt\robots\temblo\temblo.inc. Inkoop inox bouten M6 x 50 en M6 x
    40 (MEA). Testmontage van de drie zwenkwielen middels M12 x 40 bouten. Wieljes
    met rode polyurethaan banden zouden mooier staan... Poging tot restoratie
    van de chinese lak met Loctite 7400. Het kleurverschil is storend...

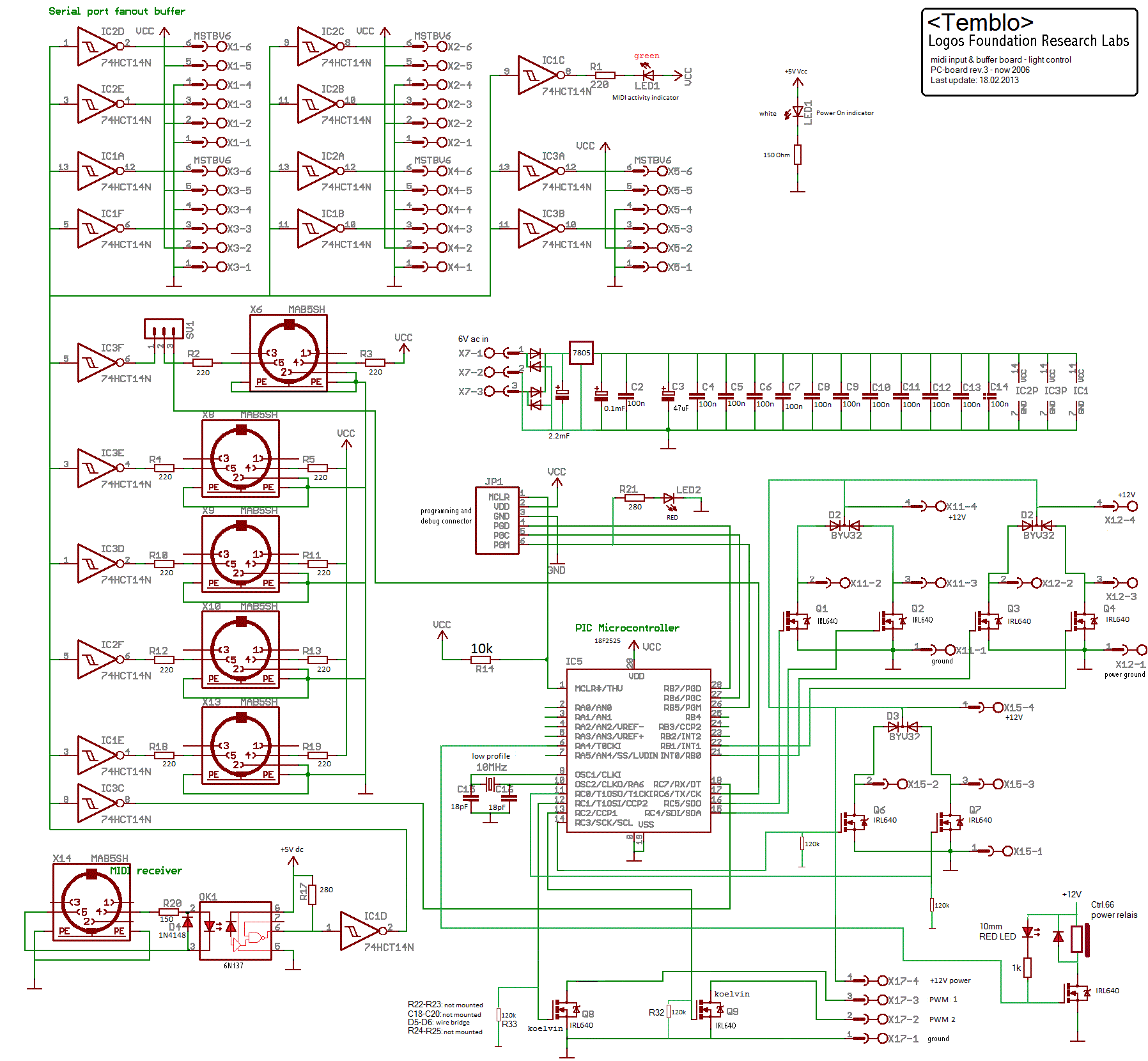

  - 19.02.2013: Bestukking midi-hub board, een ontwerp gemaakt en uitgevoerd
    in november 2006. Dit is de laatste hub print die we nog in voorraad hebben...
    Op het prototyping veld komt het vermogensrelais te staan, aangestuurd door
    midi controller #66. Dit relais schakelt de 70V dc spanning voor de spoelen
    aan of uit. De bestukking volgt in grote lijnen die voor <Spiro>. Alle
    power MOSFET's zijn IRL640. De beschermingsdiodes lieten we achterwege aangezien
    hier geen induktieve lasten geschakeld worden.
Eerste
    versie van de firmware voor het midi-hub board (PIC 18F2525 processor) geschreven
    in de Proton kompiler. De source
    kode is hier beschikbaar. Getest en van grote bugs ontdaan.
  - 20.02.2013: Bestukking pulse-board. Dit boardje pasten we eerder toe in
    robots zoals <Casta Due>, <Casta>, <Psch>. Nieuwe firmware
    geschreven in de Proton kompiler. De source
    kode is eveneens hier beschikbaar. Start bedrading van de diverse komponenten,
    voedingen en boards. Er worden slechts 12 outputs gebruikt. De PIC poorten
    RB7, RB6, RB5,RB4 laten we vrij, wat makkelijker is bij het debuggen aangezien

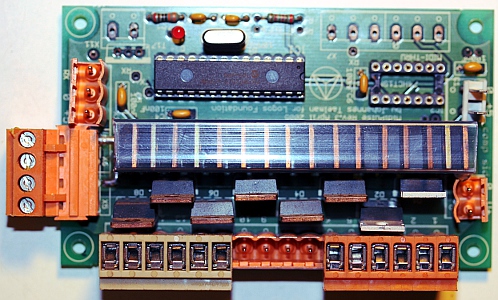

    deze pinnen voor de programmer worden gebruikt. Hier een foto van het bestukte
    board:
Testkode
    verder uitgewerkt en toegevoegd in de betreffende module van GMT. Een meetsessie
    gericht op de betrouwbaarheid van de pulsduren (jitter en latency) met de
    Tektronix oscilloskoop is nu noodzakelijk. Variaties in de pulsduur kunnen
    nu in hoofdzaak ontstaan door de high priority interrupts gegenereerd door
    binnenkomende midi kommandos.
  - 21.02.2013: Pulse schakeling aan de Tektronix TPS2024 oscilloskoop (uitgeleend
    uit het klanklaboratorium van het konservatorium, aangezien onze eigenste
    Fluke de geest heeft gegeven) gehangen voor metingen. De onzekerheid over
    de bereikbare pulsduren beloopt 40us. Dat is dus de grens van de bereikbare
    precizie. Deze meting werd gedaan met een hoge midi flow zodat we een realistische
    test verkrijgen. Met deze V1.0 firmware krijgen we volgende pulsduren bij
    uitgestuurde velo parameter:

  -


        | velo |
        pulsduur |


        | 1 |
        40us |


        | 2 |
        40us |


        | 3 |
        80us |


        | 4 |
        80 / 121us |


        | 5 |
        121us |


        | 6 |
        160us |


        | 10 |
        240us |


        | 20 |
        480us |


        | 40 |
        1.00ms |


        | 80 |
        2.00ms |


        | 127 |
        3.240ms |


    Of deze scaling ook voldoet bij de gebruikte elektromagneten moet nu nog worden
    uitgezocht op de robot zelf. Ook bij 24 aanslagen per sekonde met velo=127,
    blijven we binnen de toelaatbare grenzen wat betreft de duty cycle van de
    elektromagneten. De eerste tests met de Laukhuff elektromagneten wijzen uit
    dat de minimale pulsduur 1.6ms moet zijn. Wanneer we in de firmware bij deze
    minimum waarde de dubbele waarde van de velo parameter optellen, verkrijgen
    we een bereik van 1.6ms tot 8ms. Binnen de grenzen van de toelaatbare duty
    cycle (5%) betekent dit dat voor deze hoogste velo waarden de repetitiesnelheid
    beperkt zou moet worden tot 6 aanslagen per sekonde. De precizie van de zo
    verkregen pulsduren is nu beter dan 2%, wat alleszins ver beneden het waarneembare
    valt. Een bedenking: wanneer gebruikers nu note-on kommandos sturen met hoge
    velo waarden en een heel hoge repetitiesnelheid, is overschrijding van de
    toelaatbare duty cycle niet denkbeeldig. Het kan overwogen worden om na elke
    puls een dood-tijd (proportioneel aan de velo parameter) in de firmware in
    te voeren. De inherente dood-tijd is nu bepaald door de beperkingen van de
    midi baudrate en beloopt zonder verdere ingrepen in de firmware minimaal ca.
    1ms. De mechanika van de elektromagneten en de hamers beperkt in elk geval
    de muzikaal zinnig haalbare repetitiesnelheid tot 20 a 30Hz. Dat komt neer
    op een 'dood' tijd van ca.33ms. Het gevaar is niet erg reeel bij gebruikers
    die gebruik maken van sequencer software, maar wanneer algoritmische of kode
    gestuurde toepassingen (bvb. gebruikers van PD of Max) op de robots worden
    losgelaten, kunnen de grenzen gemakkelijk worden overschreden. Een alternatief
    zou er natuurlijk in kunnen bestaan thermische zekeringen op de spoelen te
    monteren. Die zorgen voor een natuurlijke integratie.
  - Onderste driehoek met temple blocks definitief gepositioneerd en vastgelast
    op de tetraederribben.

  - 22.02.2013: De onderste zes templeblocks kunnen reeds goed spelen. Gedemonstreerd
    voor Kristof Lauwers, Sebastian Bradt, Xavier Verhelst en Moniek Darge. Floesj
    was niet erg onder de indruk. Mechanische demping van het geluid bij het terugvallen
    van de hamers moet worden aangebracht. Ontwerp temple blok bevestigingen bovenste
    etage en uitwerken schetsen voor de montage van de hamertjes. Levering van
    de rode zwenkwielen door Kaiser+Kraft. De asgaten moeten worden uitgeboord
    tot 12mm. Rode wielen gemonteerd en goed bevonden.

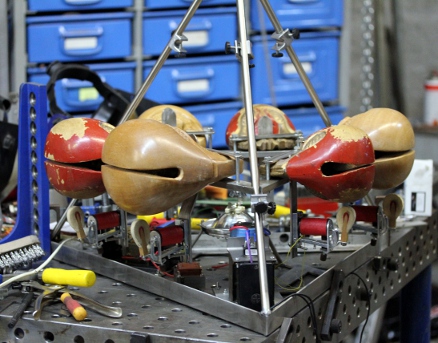

  - 23.02.2013: Test assemblage en montage van het grootste der kleine blokjes
    (gemarkeerd 'A' op de drager driehoek). We gebruiken precies dezelfde houten
    kogeltjes als eerder ontworpen voor <Toypi>.
    Boren van alle bevestigingsgaten in de bovenste driehoek.
Vastkleven
    terugslag dempingsviltjes. Bevestiging klopperjes op de ankers van de elektromagneten.

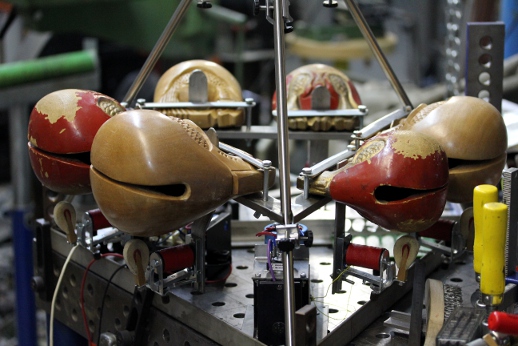

  - 24.02.2013: Montage van alle resterende kleine temple blocks. Afwerking
    van de elektromagneethouders. Maken van de precizie afstandsbussen met gat
    voor M6 bouten. Test inpassen in de hoofdtetraederstruktuur. Vastlassen van
    de bovenste driehoek in de hoofdtetraeder. Gladschuren van de lasnaadjes.
    Opnieuw monteren van de temple blocks en de elektromagneten. De volgorde van
    de handelingen moet hierbij nauwgezet in het oog worden gehouden, vanwege
    de erg krappe ruimte tussen bepaalde montageonderdelen. Bedrading kleine temple
    blocks en aansluiting op de Weidmueller konnector op het pulse board.

  - Tests met de kleine temple block's uitgevoerd: De minimale pulsbreedte (voor
    pp) bedraagt 500us. In de huidige firmware kunnen we dus een scaling toepassen
    van 500us tot 3.75 ms. De duty cycle blijft daarmee veilig. Temblo kan voor
    de eerste keer volledig spelen, hoewel de mechanische afregeling nog moet
    gebeuren.

  - Overwogen kan worden om midi controllers te implementeren voor de minimale
    velo-offset van de onderste en de bovenste kloppers evenals voor het regelbereik.
    Dit kan een alternatief zijn voor het gebruik van via sysex kommandos oplaadbare
    lookup tables.

    Eerste fotoshoot met <Temblo>. Foto's vrijgegeven via Facebook.
  - 25.02.2013: Temblo tests en evaluaties door Kristof Lauwers. Implementatie
    van <Temblo> in de GMT file player. Ontwerp voor de bovenste lampjes.

  - 26.02.2013: Montage en bedrading zes lampjes op de bovenste etage. We gebruiken
    gewone E10 socket 12V/ 185mA gloeidraadlampjes hiervoor. De sockets worden
    vastgezet met M5 boutjes. Midi dokumentatie aangepast aan de juiste mapping
    van de lampjes. Testkode toegevoegd in de GMT software. Afmetingen voor de
    te maken transportkist vastgelegd.

  - 27.02.2013: Konstruktie van een extra feature: een gemotoriseerde kleine
    ratel..., aangestuurd door en Philips 24V DC motor met vertragingskast. Deze
    kan worden gemapt op midi noot 69 en aangestuurd met PWM zodat het toerental
    regelbaar wordt. Firmware voor de midi-hub PIC aangepast om PWM sturing van
    de motor mogelijk te maken.

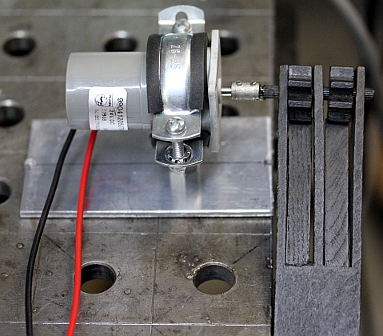

    Om motorgeluid te vermijden monteerden we de motor in een Sikla buisbeugel
    voorzien van een neopreen inleg. Deze beugel wordt op de 3mm dikke aluminium
    basisplaat vastgezet met een verzonken M8 x 10 bout. Het onbelaste stroomverbruik
    is 20mA en deze stroom loopt op tot maximaal 40mA wanneer de motor wordt belast.
  - 28.02.2013: Definitieve montage van de ratel, bovenop de 24V voedingsmodule.
    Implementatie in GMT en firmware in de hub PIC gezet. De motor-snelheid is
    wat te laag en we kunnen overwegen de motor te voeden uit de 70V voeding in
    de pulsbreedte te beperken tot ca. 35%, overeenkomstig de nominale motorspanning
    van 24V. Gezien het geringe stroomverbruik kan dat geen problemen opleveren
    met de stabiliteit van de 70V voeding zelf. Fluktuaties van deze spanning
    hebben immers ernstige gevolgen voor de betrouwbaarheid van de aanslagkracht
    van de elektromagneten.

  - 04.03.2013: Ratchet motor nu gevoed vanuit de 70V voeding. Hiervoor moeten
    wel de diodes op het midihub PC-board worden weggeknipt, zoniet immers komt
    via deze diodes 70V te staan op de voeding van de lampjes... We schakelden
    een 700 Ohm weerstand (10W, draadgewikkeld) in serie met de motor.

  - 05.03.2013: Konstruktie van de flight case voor het transport van <Temblo>.
    Ribstruktuur uit gelast inox profiel 30x30x3. Plaatvulling met MDM plaat,
    vastgelijmd met Parabond kit. De Temblo robot kan zijwaarts in de kist rijden,
    waarna het zijdeksel wordt vastgeschroefd met 4 M10 bouten. Bodemplaat vastgekit.

  - 06.03.2013: Verder werk aan de flight case voor Temblo. Bovenplaat in MDM
    vastgekit. Achterpaneel uitgezaagd.

  - 09.03.2013: Signeerplaatje aangebracht (hier nog scheef, maar dat wordt
    gekorrigeerd...)

    In het nederlands: door de rede werd ik gebouwd...
  - 12.03.2013: Wachten op levering van de platen voor de afwerking van de flightcase...
    Op de foto: Temblo binnen in de kubusvormige kist-in-wording:


  - 13.03.2013: Panelen geleverd. Zagen en vastkleven met parabond. Aanbrengen
    polstermateriaal in noppenschuim. De flightcase nadert haar voltooing...

  - 19.03.2013: Flightcase afgewerkt met hulp van de studenten.

  - 21.03.2013: <Temblo> speelde zijn premiere op het 'Spring' koncert
    met het M&M robotorkest. Hij werd ingehuldigd door Moniek Darge. De komposities
    voor <Temblo> van Sebastian Bradt, Kristof Lauwers en Godfried-Willem
    Raes gingen in premiere, en ook John White's 'Photofinish Machine' werd voor
    Temblo aangepast door Xavier Verhelst.

    MP3's van de temblo komposities komen binnenkort beschikbaar via deze webpagina.
  - 20.04.2013: <Temblo> survived the trip to Glasgow very well! We expect
    her back in Ghent on monday 22nd of april.

  - 22.04.2013: Temblo works flawless again after the trip to Glasgow. (Unesco
    Cities of Music).

  - 23.04-03.06.2013: Werksessies met de kompositiestudenten Pieter Corten,
    Patrick Housen, Valerie Van Roey, Henk De Bruyker rond een solokompositie
    van de Temblo robot.

  - 22.06.2013: <Temblo> presented and demonstrated at TEDx, Ghent Bijloke
    concerthall.

  - 09.10.2013: <Temblo> left this morning for its appearance on the Venice
    Biennale on october 12th...

  - 12.10.2013:<Temblo> presented at the Venice Biennale (Portuguese pavillion).

  - 15.09.2015: One of the wooden beaters flew away. So we replaced it.

  - 18.10.2015: Temblo on the road to Dok19. On return, fully checked again.

  - 09.12.2015: Temblo went off to the AB in Bruxelles for a concert with Kristof
    Lauwers.

  - 19.04.2016: And again one of the wooden beater flew away and we couldn't
    find it back. So we made six repair balls. They are wooden balls, 10mm in
    diameter with a hole, ca.3mm large. In that hole we glue a 10 mm piece of
    red copper wire (2.7 to 3 mm diameter) using cyane-acrylate glue. The hole
    for the plungers is 1.5mm.

  - 03.10/2016: <Temblo> taken to Berlin for the 'Wir sind die Roboter
    Festival'. On return some M3 bolts found to got loose... A minor repair.

  - 28.10.2016: <Temblo> on the road to Brugge for Iedereen Klassiek.

  - 30.10.2016: Safe return from Bruges.

  - 01.08.2017: Off to Liepaja (Letland) with <Temblo>, a 4000 km trip.

  - 09.08.2017: On return from Liepaja, one of the wheels got loose. Fastened
    again, using some Loctite thread compound.

  - 22.11.2017: <Temblo> joined the party at euRobotics in Brussels. Found
    o.k. on return.

  - 07.11.2019: <Temblo> on the road to Tallinn (Estland).

  - 02.07.2021: <Temblo> on the road for Luxemburg

  - 15.07.2021: Innundations in the abbey where <Temblo> is installed...
    Awaiting news.

  - 19.07.2021: Pictures received from the Abbaye de Neumuenster where <Temblo>
    got flooded:


    At first sight it looks like the templeblocks and their solenoids didn't get
    wet. The electronics underneath are likely to be lost forever. The resolution
    of the pictures is no good enough to diagnose with certainty.
  - 26.07.2021: <Temblo> returned from Luxemburg to our workshop. Damage
    appears less than what we feared at first.

  - 27.07.2021: Cleaning and repair session. After four hours of work, we fired
    <Temblo> up again and found it to be in working condition again! Fortunately,
    <Temblo> uses gold-plated PCB's and thus, didn't suffer from oxidation
    on the boards. . We also repaired its flightcase. <Temblo> can go on
    the road again.

  - 14.05.2022: <Temblo> set up in Rennes (France) in an interactive installation
    with our radar gesture sensing devices.

  - 14.09.2023: <Temblo> on the road to the Deutsche Oper Berlin.

  - 02.10.2023: <Temblo> returned from Berlin. Some bolts and nuts were
    found to have loosened, but that was a minor repair.


  TODO LIJST:
  - elastische montage van de onderste temple blocks

  - restauratie chinees lakwerk met roodgekleurde urishiol lak

  - optimalisatie firmware voor beide PIC controllers

  - afwerking bedrading en aanleg kabelbundels

  - indien voldoende plaats, overweging om 3 pyrodetektoren te monteren voor
    automatische interaktieve bespeling.

  - afregelen van de mechnieken en aandraaien/borgen van bouten en moeren.

  - terugslagdempingsvilt uitproberen en indien werkzaam, blijvend monteren.

  - verslag schrijven en evaluatie

Last update: 2023-10-11 by Godfried-Willem Raes
Maintenance information:
Power supply circuit:
  - Transformer 230V - 2x6V:, Farnell order nr. 116-6160, Digital Electronics
    D3016, Laminated transformer.

  - Transformer 230V - 12V: Halogen lamp transformer. 25VA

  - Transformer 230V - 42V: Erea, 50VA

  - The power relay is mounted on the midi-hub board.

Pulse driver processor board:
Alternative circuit, using programmable 16-bit hardware timers:

Midi-Hub board:

Solenoids used for the small temple blocks: Lucas Ledex type 195203-234.
  Size: 0.5" x 1" . These are the essential specs, taken from the Ledex data sheet:

 The operational voltage for 100% duty cycle operation is specified at 12.2V,
  climbing to 39V for a 10% duty cycle. We use them with pulses ranging between
  500us and 3.75 ms on a voltage of 70V. Single note repetition rate at the longest
  pulselengths should be limited to 13.5 beats a second, yielding a duty cycle
  of 5%. Coil resistance at 20 degrees temperature is 37 Ohms. Thus the peak current
  during the stroke can be as high as 1.89 A. Acceleration can be calculated as
  12.7 m/s^2
Solenoids used for the large temple blocks: August Laukhuff, kleiner
  trakturmagnet. DC coil resistance: 30 Ohms. Here again, we keep the duty cycle
  as low as 5% worst case. Nominal working voltage at 100% duty cycle: 12-14V.
  We use them with 70V pulses ranging between 1.5 ms and 8 ms. Note that these
  solenoids are always delivered with soldered-on surge supressors (VDR's). These
  have to be removed in any case as they contradict the way we are using these
  solenoids. The protection by the diodes on our pulse driver PC board provide
  ample protection.
Ratchet motor: Philips 24V DC, geared. Model MB15, 4 mm spindle. Order
  nr. 9904 120 52705. Current consumption: no load: 20mA, with load 40mA.
Lights:
  - 3 Red Power LED 38 , GU5.3 socket, 1.7 W (nr. 574582, red BaseTech), 16
    Lumen, radiation angle: 15-20 degrees. Designed for 12 V ac operation. (midi
    note mapping 120,121,122)

  - Blue bottom light: power LED QRB111 assembly, 12V / 4.6W. 57 LED's, diameter
    111mm. Article nr. 550127. (Ordered from Conrad) (midi note mapping 123)

  - Light under the red globe: 12V/ 5W halogen bulb, G4 socket. Osram nr.64405S
    (Halostar Starlite). Life expectancy: 4000 h. (midi note mapping 126). This
    light can be dimmed.(midi note 127)

  - Light bulbs upwards on small templeblock triangle: 3 x 12V, 185mA, E10 fittings.
    Life expectancy: 4000h. (midi mapping 125)

  - Light bulbs downwards on small templeblocks triangle: 3 x 12V , 185mA, E10
    fittings. Life expectancy: 4000h (midi mapping 124)

Wheels:
  - red wheels: ordered from Kaiser+Kraft, order nr. 760 542-84. Diameter 100mm,
    wielbreedte 40mm. Naaf/asgat: 40/12mm. Rood polyurethaan loopvlak Price: 26,30
    Euro + VAT a piece.

  - wheel chassis: ordered from Kaiser+Kraft, order nr. 704 698-84. These come
    with ugly polyethylene wheels that we removed. Also the horizontal bolt is
    M8 and has to be drilled out to accomodate an M12 bolt. Horizontal wheelcircle:
    70mm diameter. Price 22.25 Euro + VAT a piece.
